Меню IO Group
Раздел Группы вводов/выводов предоставляет доступ к мониторингу и ручному управлению цифровыми сигналами ввода/вывода, сконфигурированными в проекте Sunrise. Раздел открывается через строку навигации smartHMI.
Доступные группы

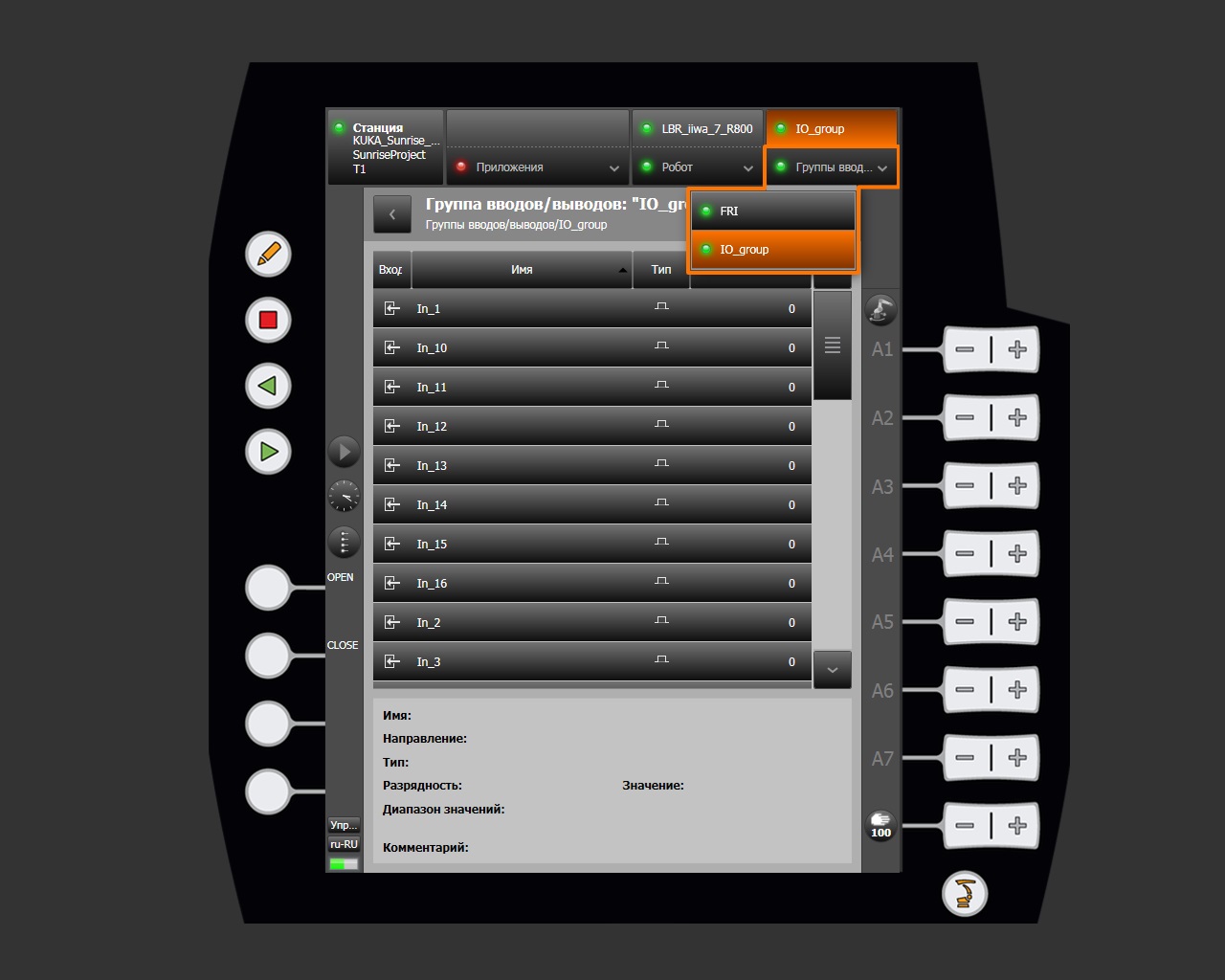

При нажатии на кнопку Группы вводов/выводов в строке навигации открывается список доступных групп. В данном проекте определены следующие группы:
| Группа | Описание |
|---|---|
| FRI | Группа сигналов интерфейса FRI (Fast Robot Interface) |
| IO_group | Пользовательская группа цифровых вводов/выводов |
Просмотр сигналов
После выбора группы открывается страница со списком всех сигналов.
Структура таблицы сигналов
| Столбец | Описание |
|---|---|
| Вход / Выход | Иконка направления сигнала |
| Имя | Наименование сигнала (например, In_1, Out_16) |
| Тип | Тип сигнала (для данной группы — цифровой Boolean) |
| Значение | Текущее состояние сигнала (0 / 1) |
Управление выходными сигналами

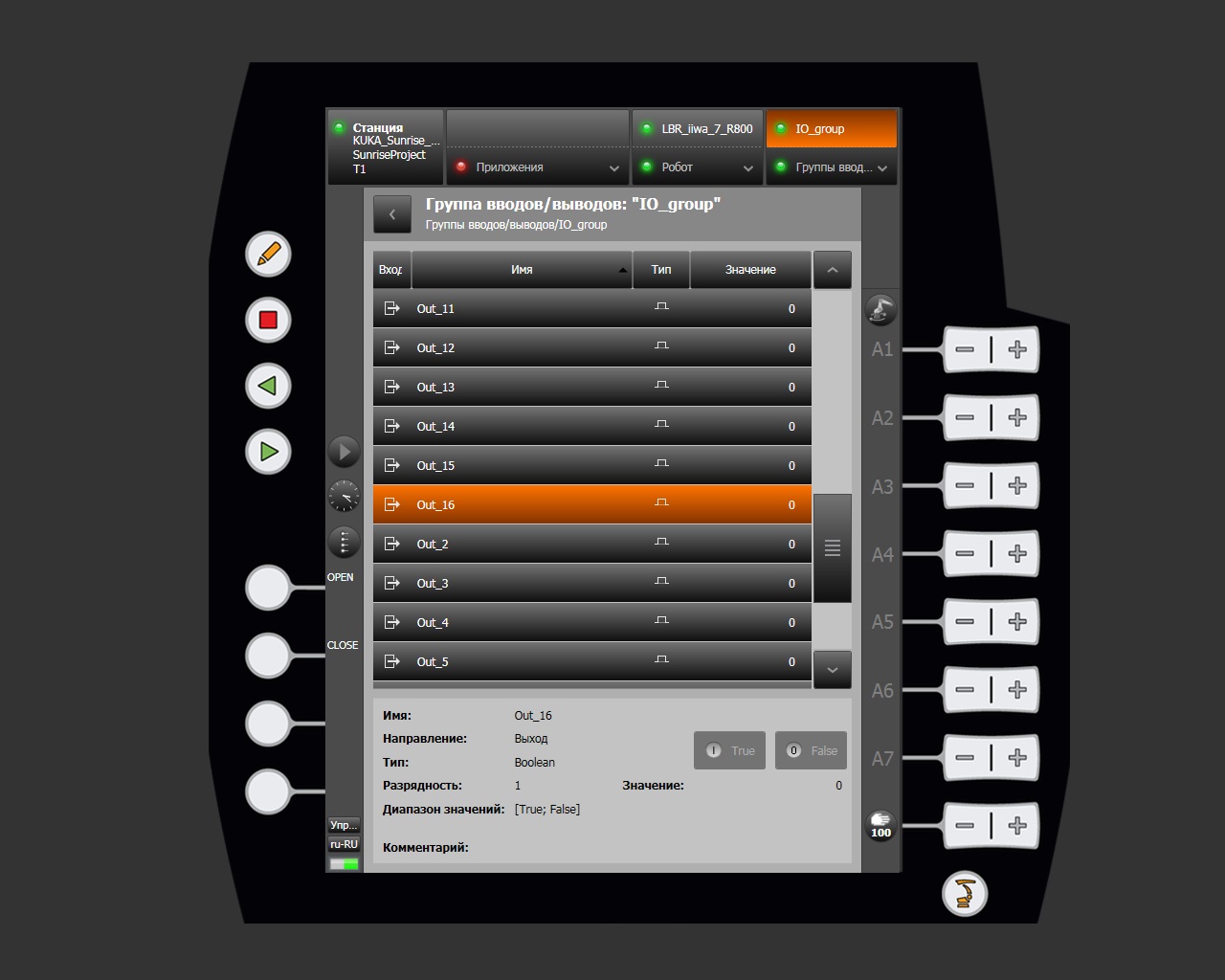

Для сигналов с направлением Выход в нижней панели отображаются кнопки принудительной установки значения:
| Кнопка | Действие |
|---|---|
| True | Установить значение выходного сигнала в 1 (активен) |
| False | Установить значение выходного сигнала в 0 (неактивен) |
Note
Сигналы с направлением Вход доступны только для чтения.
